鋼蓋板的整塊蓋板表面由不同厚度的花紋鋼板、扁鋼或槽鋼根據地溝的尺寸設計，焊接成的一種金屬制品。每塊鋼蓋板都設有方便使用的拉手孔。此產品表面平整度不超過2mm，外形尺寸及對角線誤差不超過2mm。焊縫感觀應達到：外形均勻、成型較好，焊道與焊道、焊道與金屬間過渡平滑、焊渣和飛濺物應清除干凈。表面可進行熱鍍鋅，噴漆等處理。
鋼蓋板代號可以寫成GBL-Z，“L”指地溝的寬度，“Z”是地溝的荷載等級。所以有規格型號分GB4-1～4、GB6-1～4、、GB8-1～5、GB10-1～5、、GB12-1～5、GB15-1～5。
GB4-1、GB4-2、GB4-3、GB4-4詳圖：
GB6-1、GB6-2、GB6-3、GB6-4詳圖：

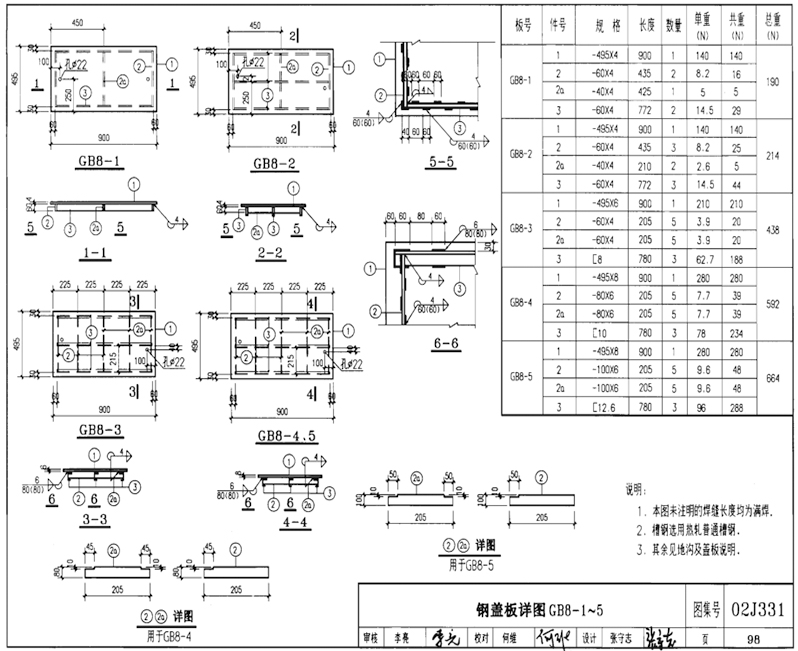

GB8-1、GB8-2、GB8-3、GB8-4、GB8-5詳圖：
GB10-1、GB10-2、GB10-3、GB10-4、GB10-5詳圖：
GB12-1、GB12-2、GB12-3、GB12-4、GB12-5詳圖：
GB15-1、GB15-2、GB15-3、GB15-4、GB15-5詳圖：
