鋼梯踏步板

鋼梯踏步板

鋼梯踏步板

發布日期:2019-05-21

總瀏覽:

材質:Q235低碳扁鋼/不銹鋼

規格:按需要定做

貨期:7-10天

付款方式:30%定金,發貨付款

廠家:泰江鋼格板

泰江鋼格板
鋼梯踏步板1 鋼梯踏步板4

    鋼梯踏步板一般分為焊接固定和螺栓固定兩種連接方式,焊接固定如圖T1踏步板、T3踏步板,T1和T3的區別在于T1沒有前花紋護板,這種焊接固定的方式其優點在于安裝簡單、經濟耐用,缺點是不宜拆卸回收利用。

鋼梯踏步板四種樣式

       而螺栓固定的如上圖T2和T4區別同樣是T2沒有前花紋護板,螺栓固定的鋼梯踏步板和T1或T3相比較在于螺栓固定的鋼格板需要在兩側各增加一塊側板,側板經過開孔處理來連接防盜螺栓。T2和T4便于拆卸、可以回收利用??蛻艨砂葱枰ㄖ其撎?a href="http://www.solg.cn/tbbxl" target="_self">踏步板的長度與寬度來配合鋼梯的使用。


    鋼梯踏步板的長度有:600mm 700mm  800mm 900mm 1000mm 1200mm,最小寬度為600mm,最大寬度不宜大于1200mm,寬度有:125mm、 155mm、 165mm、 185mm、 205mm、 215mm、 245mm、 275mm。

鋼梯踏步板與梯梁的連接采用焊接或螺栓固定,見圖A.1。采用螺栓固定時,螺栓規格不得小于M10。

鋼梯踏步板焊接和螺栓固定

鋼梯踏步板允許偏差



鋼梯踏步板允許偏差

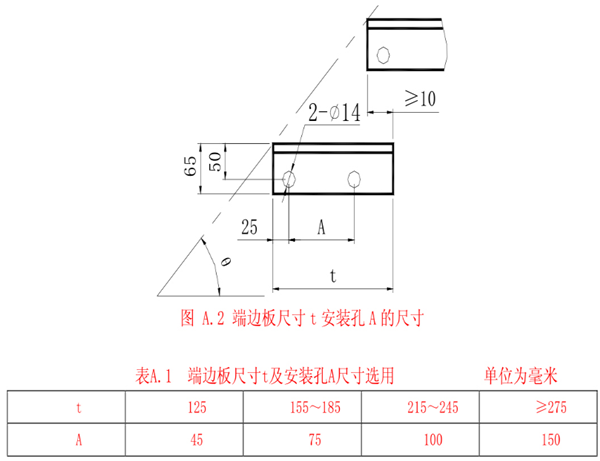

踏步板采用螺栓連接的端邊板尺寸t安裝孔A尺寸見圖A.2及表A.1。注:安裝孔也可選用 25×14 的長圓孔.以便于安裝

鋼梯踏步板端面板打孔尺寸

踏步板的端邊板應與每根承載扁鋼單面滿焊,焊縫為不小于3mm的貼角焊;如有前護板,必須貫穿整個踏步板,前護板寬度應不小于25mm。

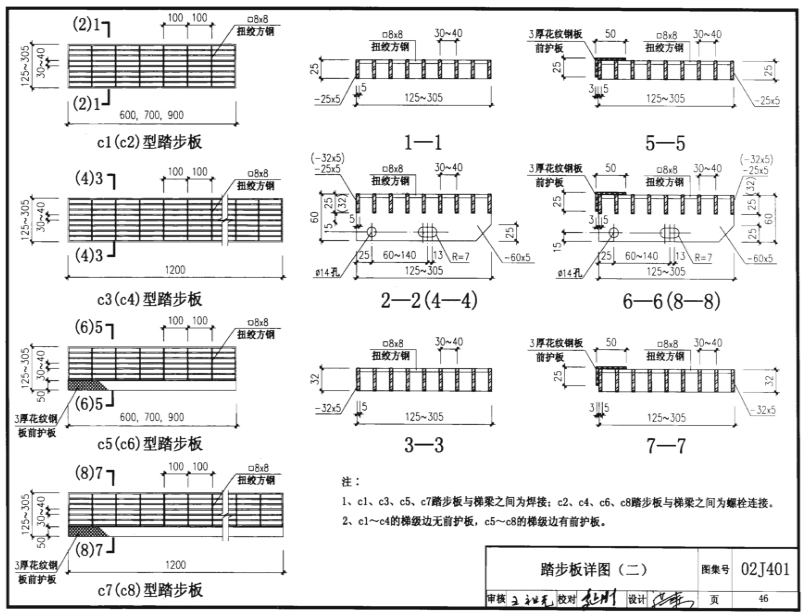

02J401圖集把鋼梯踏步板分為C1 C2 C3 C4 C5 C6 C7 C8

鋼梯踏步板分為C1 C2 C3 C4 C5 C6 C7 C8
